隨州譽達/譽威高端灑水車氣動裝置控制盒銷售電話：

159-7276-7978

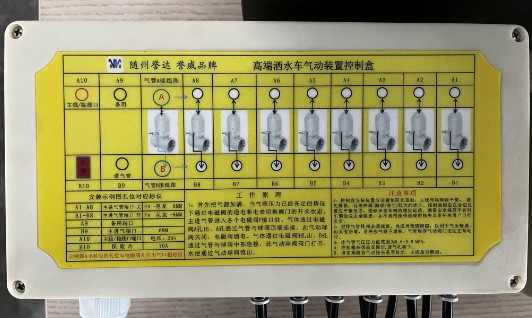

接口說明：
A1-A8：主進氣管端口-關，PA-尼龍-6MM。
B1-B8：主進氣管端口-開，PA-尼龍-6MM。
A9：備用端口
B9：主進氣管端口，6MM。
A10：主線/接線口端口，電壓:24V。

B10：保險片，10A

工作原理：
1、首先把氣源加滿。當氣源壓力已經充足的情況下通過電磁閥的通電斷電來切換閥門的開關狀態。
2、主進氣管進入各個電磁閥P接口處，氣體通過電磁閥A孔出，A孔通過氣管與球閥頂端連接。此氣動球閥關閉，電磁閥通電。

3、氣體通過電磁閥B孔出。B孔通過氣管與球閥中部連接，此氣動球閥閥門打開，水便通過氣動球閥流出。

注意事項：
1、控制盒安裝位置應該避免陽光直射，主線布局規范平整，避免磨損，遠離熱源/翻濕/灰塵/較大的地方。控制盒固定在合適位置應平整堅固，能夠承受車輛的穩定運動，確保安全規范不會對車輛造成安全隱患，如不規范操作造成的損失及責任由用戶自行負責。
2、進接氣管排列必須規范，當適當預期間隙，以利于氣壓暢通。如果有折彎，易導致氣路不通暢，氣管脫落、氣動閥門無法正常運行。
3、排氣管氣壓壓力值范圍為0.6-0.8MPA。
4、控制箱必須垂直固定，透氣孔朝下。

5、請定期檢查氣動接頭是否松動，主線是否磨損。

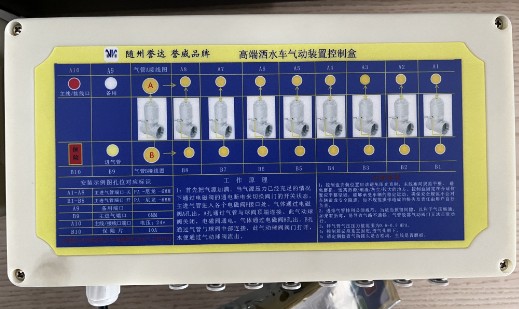

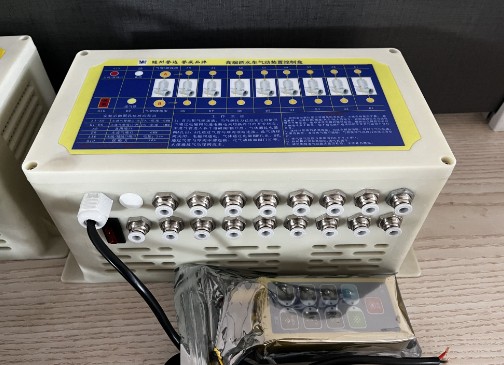

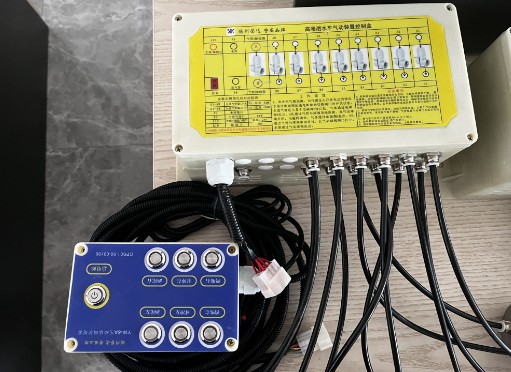

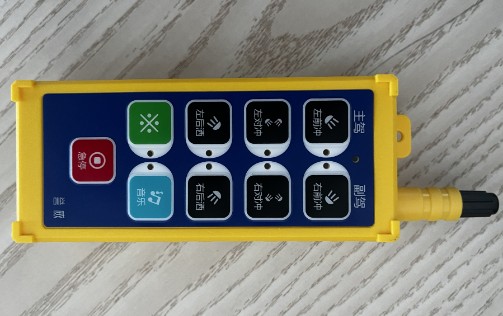

隨州譽達/譽威高端灑水車氣動裝置控制盒多方位圖片：
